pada hari ini saya akan mengajarkan tutorial cara membuat Rangkaian Menit pada kunci elektronik, sebelumnya saya telah membahas tutorial cara membuat Rangkaian Kunci Tronik dan Rangkaian Jam. untuk software yang saya gunakan adalah DIPTRACE yang bisa anda download disini. berikut adalah langkah - langkahnya:
- Buka aplikasi Schematic pada Diptrace
- lalu akan tampil lembar kerja seperti gambar dibawah ini
- kemudian pilih komponen yang akan digunakan. untuk membuat rangkaian menit ini kita membutuhkan beberapa komponen seperti :
2 buah 7segment
4 buah GND
2 buah IC7448
2 buah 1C 7490
14 buah Resistor
1 buah SW-SPDT

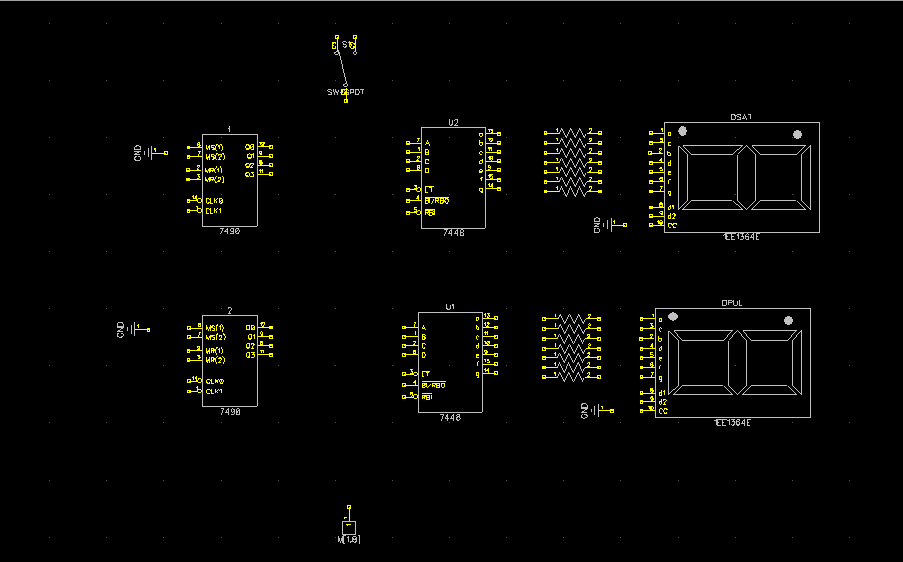

- lalu letakkan semua komponen seperti gambar dibawah ini
- lalu sambungkan bus ke komponen pulsa menggunakan place dengan meng-klik icon
, lalu sambungkan pin dari 7448 (Q0,Q1,Q2,Q3) dan 7490 (A,B,C,D) pada bus menggunakan place wire dengan meng-klik icon seperti gambar dibawah ini
- lalu sambungkan pin dari 7490 (MS1,MS2,MR1,MR2,CLK0,CLK1) ke SW-SPDT dan wire yang menghubungkan antara pin 7448 dan bus dengan menggunakan place wire
seperti gambar dibawah ini
- langkah selanjutnya , hubungkan pin dari 7490 bagian bawah seperti gambar dibawah ini dengan menggunakan place wire

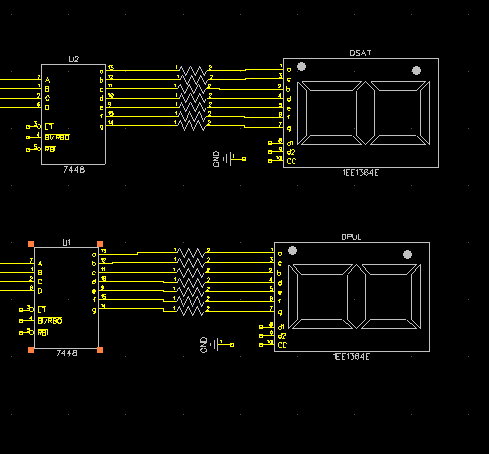

- lalu sambungkan komponen 7448 ke resistor dan sambungkan 7segment pada pin resistor yang satunya dengan menggunakan place wire seperti gambar dibawah ini
- lalu sambungkan komponen GND seperti gambar dibawah ini
- dan selesai
